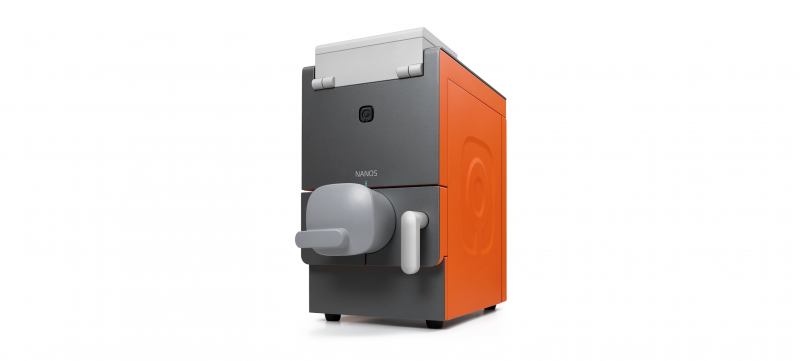

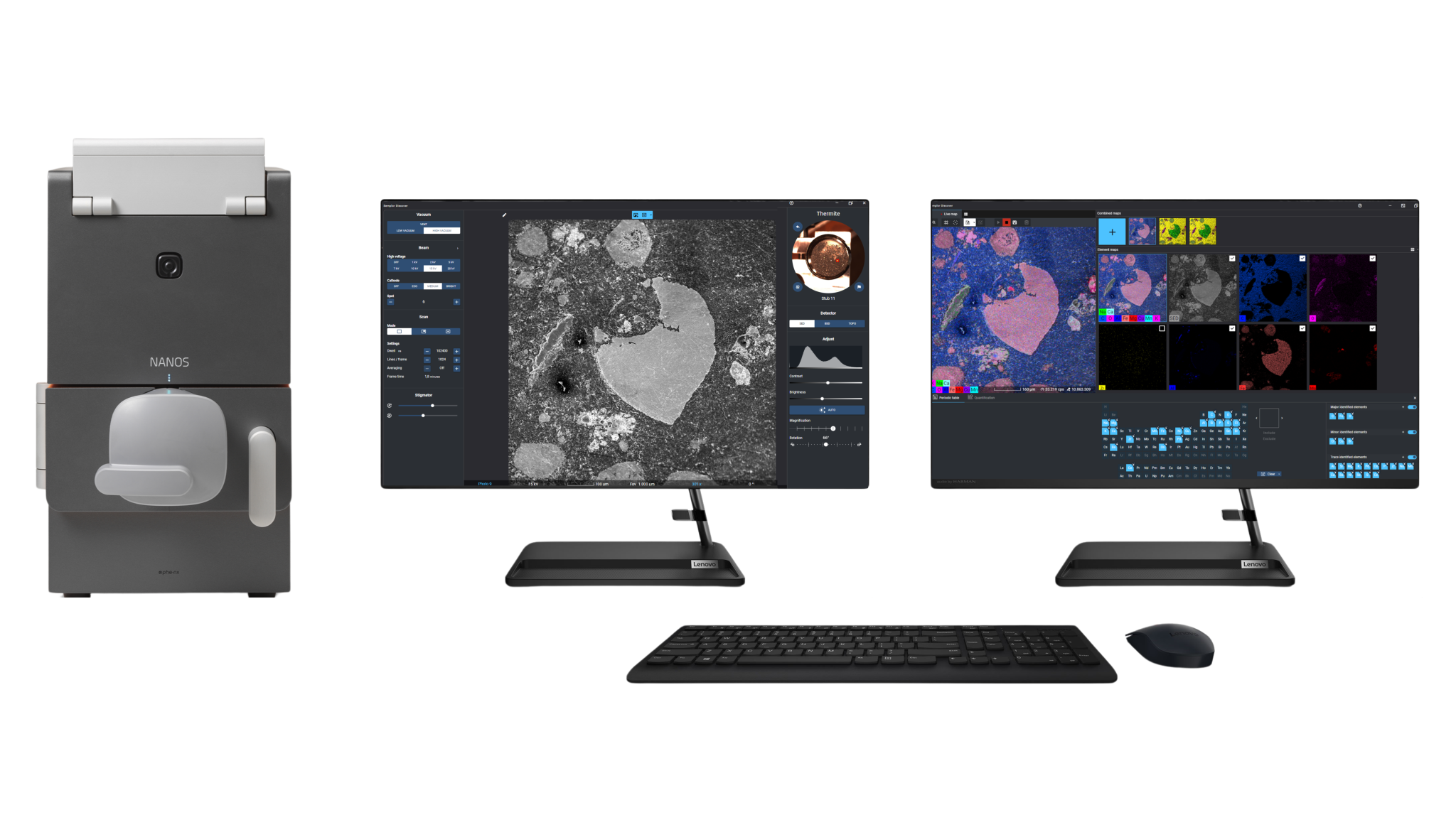

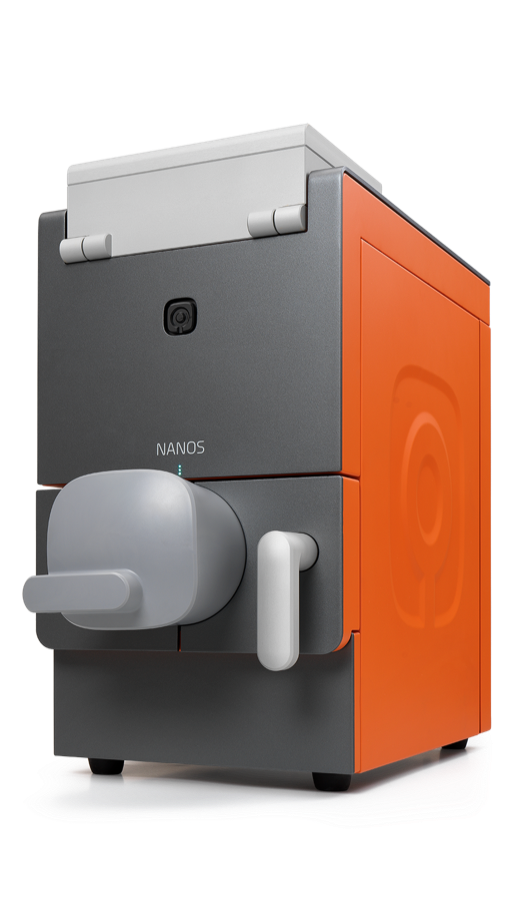

NANOS je stolový rastrovací elektrónový mikroskop (SEM) novej generácie, ktorý spája vysokokvalitné zobrazovanie s integrovanou energiovo-disperznou röntgenovou spektroskopiou EDS. V kompaktnom prístroji tak získate možnosť detailne pozorovať povrch a mikroštruktúru vzoriek a zároveň analyzovať ich prvkové zloženie.
S rozlíšením < 8 nm, zväčšením až 200 000× a integrovanými detektormi SE, BSE a EDS ponúka NANOS možnosti profesionálnej elektrónovej mikroskopie priamo v laboratóriu. Vďaka kompaktným rozmerom, intuitívnemu ovládaniu a minimálnym nárokom na infraštruktúru je vhodný pre výskumné, priemyselné aj vzdelávacie pracoviská.
Kľúčové vlastnosti
Vysoké rozlíšenie a zväčšenie až 200 000×
NANOS dosahuje rozlíšenie lepšie ako 8 nm a rozsah zväčšenia od 100× do 200 000×. Umožňuje tak detailné zobrazovanie povrchov, mikroštruktúr, častíc, vlákien a ďalších mikroskopických štruktúr.
Snímky je možné zaznamenávať v rozlíšení až 4096 × 4096 pixelov (4K).
SE a štvorsegmentový BSE detektor
Mikroskop je štandardne vybavený detektorom sekundárnych elektrónov (SED) na detailné zobrazenie topografie povrchu a štvorsegmentovým detektorom spätne odrazených elektrónov (BSE/BSD), ktorý poskytuje kontrast založený na rozdieloch v zložení materiálu.
Kombinácia oboch detektorov umožňuje získať komplexnejšie informácie o morfológii, topografii a materiálovom zložení analyzovanej vzorky.
Integrovaná EDS prvková analýza
Súčasťou systému je plne integrovaný EDS detektor typu SDD (Silicon Drift Detector) s aktívnou plochou 30 mm².
EDS umožňuje priamo v rámci jedného systému vykonávať:
- bodovú prvkovú analýzu,
- líniovú analýzu,
- mapovanie distribúcie prvkov.
Používateľ tak môže nielen pozorovať štruktúru vzorky, ale zároveň jednoducho zistiť, z akých prvkov sa jednotlivé oblasti skladajú a ako sú prvky vo vzorke rozložené.
Vysoké aj nízke vákuum
NANOS podporuje režim vysokého aj nízkeho vákua. Režim nízkeho vákua pomáha obmedziť nabíjanie nevodivých vzoriek a v mnohých prípadoch umožňuje ich analýzu bez potreby pokovovania.
To zjednodušuje prípravu vzoriek, skracuje čas analýzy a rozširuje možnosti využitia mikroskopu pri rôznych typoch materiálov.
Eucentrický stolík pre jednoduchú prácu so vzorkou
Eucentrický stolík umožňuje presnú a pohodlnú manipuláciu so vzorkou. Motorizovaný pohyb v osiach X a Y v rozsahu 25 × 25 mm sa ovláda priamo prostredníctvom používateľského rozhrania.
Vzorku je možné manuálne nakláňať v rozsahu +15° až −40°. Vďaka eucentrickej konštrukcii zostáva sledovaná oblasť pri nakláňaní v zornom poli a zaostrená bez potreby opakovaných zmien nastavenia mikroskopu.
Farebná navigačná kamera
Integrovaná farebná optická kamera vytvorí pri vložení vzorky jej celkový optický obraz. Používateľ sa tak môže po vzorke jednoducho orientovať a rýchlo vybrať oblasť, ktorú chce analyzovať elektrónovým mikroskopom.
Táto funkcia výrazne uľahčuje navigáciu najmä pri práci s vysokým zväčšením.
Jednoduchá údržba a nízke prevádzkové náklady
NANOS je navrhnutý s dôrazom na jednoduchú každodennú prevádzku. Optimalizovaný volfrámový termoemisný zdroj elektrónov dosahuje v ECO režime životnosť viac ako 1 000 prevádzkových hodín a jeho výmenu môže vykonať samotný používateľ bez potreby návštevy servisného technika.
Pohyblivé mechanické časti sú navyše umiestnené mimo vákuovej komory, čo pomáha obmedziť jej kontamináciu a znižuje nároky na údržbu.

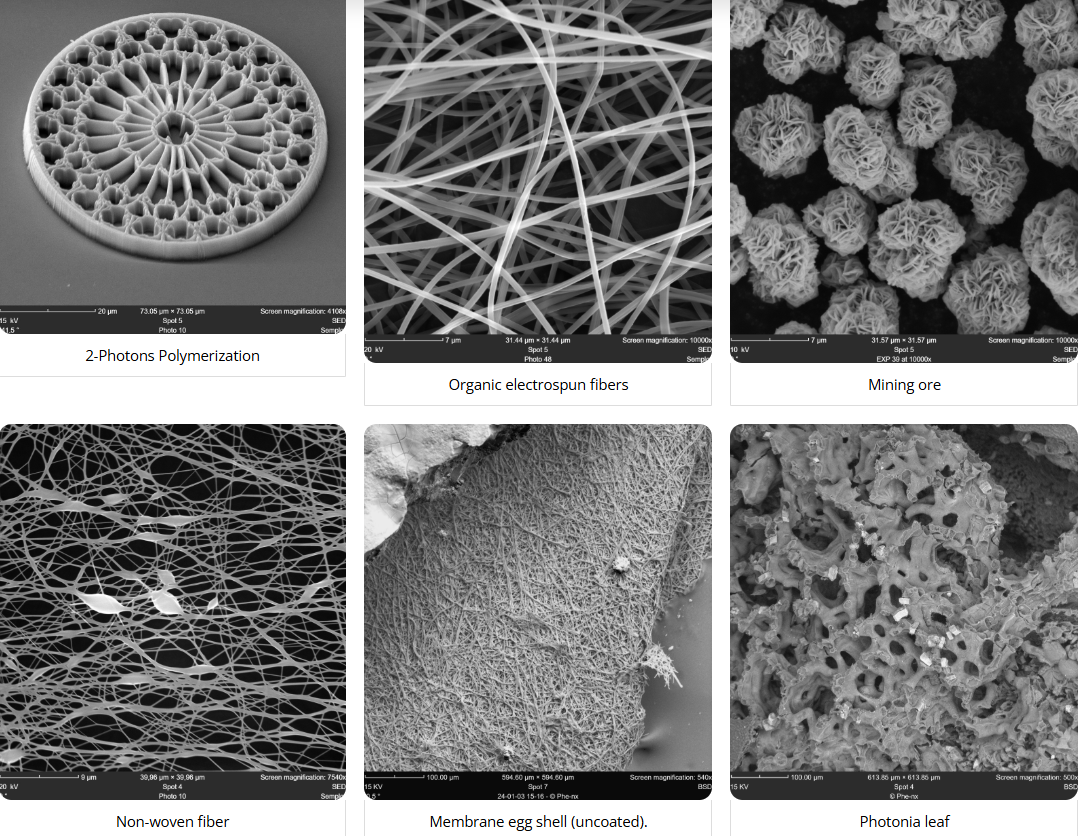

Široké možnosti využitia
SEMPLOR NANOS je vhodný pre rutinnú analýzu aj výskumné aplikácie. Uplatnenie nájde napríklad pri:
- materiálovom výskume a charakterizácii mikroštruktúr,
- analýze kovov, keramiky, polymérov a kompozitov,
- analýze častíc, pórov a inklúzií,
- analýze vlákien,
- kontrole povrchov a povlakov,
- analýze porúch a poškodenia materiálov,
- kontrole kvality,
- forenznej analýze,
- geologických a biologických vzorkách,
- výskume a vzdelávaní.
Profesionálna SEM analýza priamo vo vašom laboratóriu
Jednou z hlavných výhod NANOS je spojenie výkonu klasického SEM systému s kompaktnými rozmermi stolového prístroja. Systém nevyžaduje čistú miestnosť, špeciálnu infraštruktúru ani samostatnú antivibračnú izoláciu.
S pôdorysom iba 280 × 470 mm je možné NANOS jednoducho integrovať do bežného laboratórneho prostredia.
Laboratóriá tak získajú okamžitý prístup k elektrónovej mikroskopii a prvkovej analýze bez potreby odosielať rutinné vzorky na externé pracoviská. NANOS môže zároveň slúžiť ako efektívny doplnok veľkého SEM pracoviska a prevziať rutinné analýzy, čím uvoľní kapacitu výkonnejších systémov pre náročnejšie merania.
