Osvetľovacie systémy pre stereomikroskopy od Leica Microsystems
Výhody LED (Light Emitting Diode) osvetlenia
V porovnaní s bežne používanými halogénovými svietidlami poskytuje technológia
LED osvetlenia pre zobrazovanie niekoľko výhod:
- dlhšia životnosť (25 000 až 50 000 hodín)
- nižšia spotreba energie
-
prirodzená farebná teplota
- zdroj „studeného svetla“ spôsobuje menej uvoľneného tepla (vhodné pre tepelne citlivé vzorky)
- praktický kompaktný dizajn
- konštantná farebná teplota aj pri nízkych úrovniach jasu
Kľúčové faktory pre výber osvetlenia:
Existuje niekoľko dôležitých faktorov, ktoré treba zvážiť pri výbere správneho
typu osvetlenia pre vysoko kvalitné pozorovanie a zobrazovanie vzorky:
- Aký typ vzorky bude pozorovaný?
- Ktoré časti vzorky budú pozorované?
- Aké problémy sú so súčasným typom osvetlenia?
- Je nutné mať prístup ku vzorke pri mikroskopickom pozorovaní, napr. manipulácia so skalpelom, pinzetou, pájkou, alebo inými pomôckami?
- Užívatelia si môžu vyskúšať viac typov osvetlenia s cieľom nájsť optimálne osvetlenie, napr. pri dohodnutej demonštrácii rôznych osvetľovacích sústav s obchodným zástupcom firmy Leica Microsystems alebo autorizovaným predajcom, pred rozhodnutím, ktorú z nich kúpiť.
Osvetľovacie systémy série Leica LED5000 sa používajú hlavne pre vysoko výkonné
stereomikroskopy, napr. Leica M125, M165, M205. Systémy série LED3000 sa používajú
hlavne pre bežné stereomikroskopy, napr. Leica S4, S6, S8 APO, M50, M60, M80.

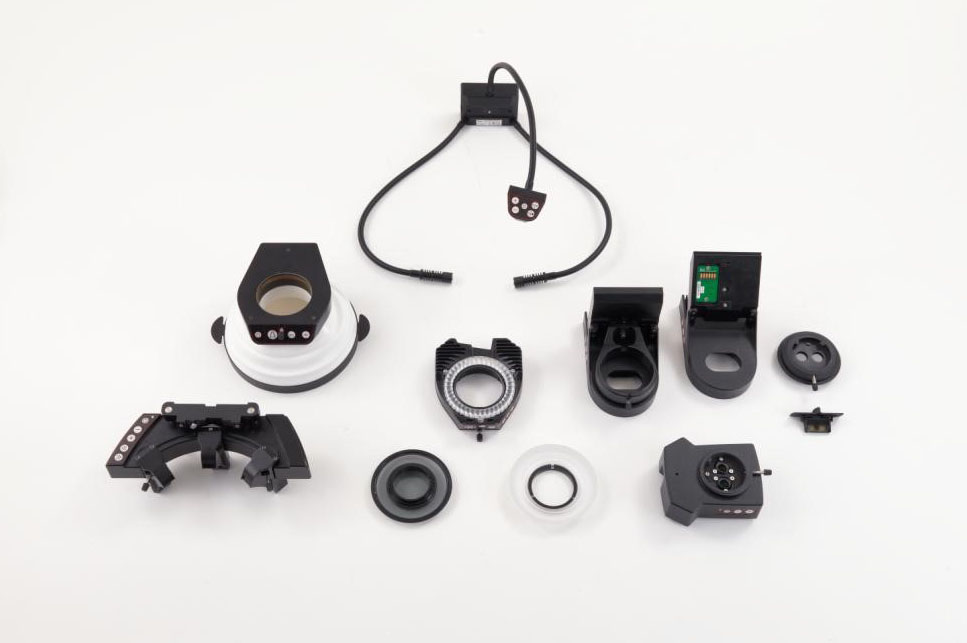

Niektoré základné informácie o osvetlení série Leica LED5000 a LED3000 sú uvedené nižšie.

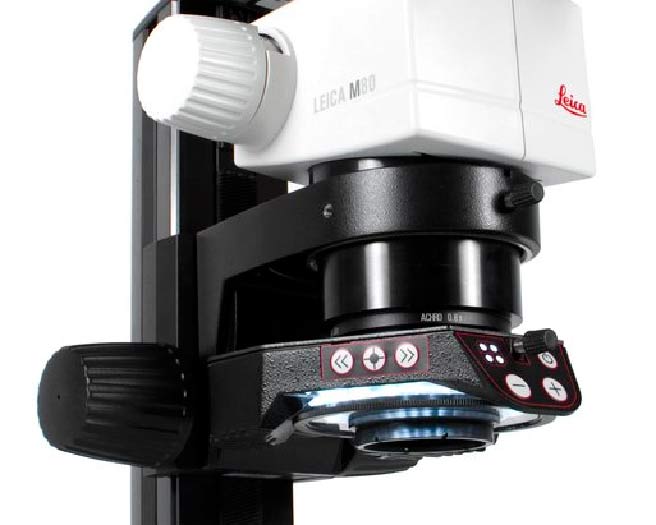

Kruhové osvetlenie Leica RL (Ring Light)
- Kruhové osvetlenie (RL), ktoré dáva jasné a rovnomerné osvetlenie vhodné pre mnoho typov vzoriek. Okrem toho sú k dispozícii difúzory a polarizačné sady. Tieto doplnky znižujú problémy oslnenia a zvýraznenia škvŕn.

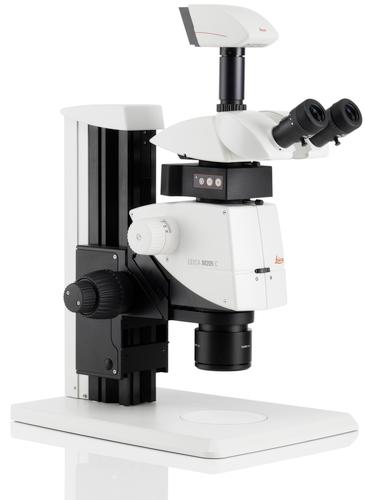

Koaxiálne osvetlenie (CXI)
- Koaxiálne osvetlenie (CXI), kedy je svetelný lúč vedený cez optiku a odrazený od vzorky. Takýto typ osvetlenia je najlepší pre hladké a reflexné vzorky. Je užitočné najmä v prípade, kedy musia byť posúdené jemné trhliny alebo kvalita povrchu.

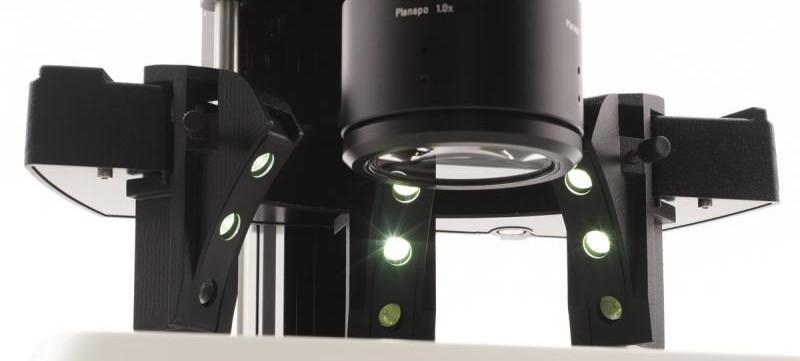

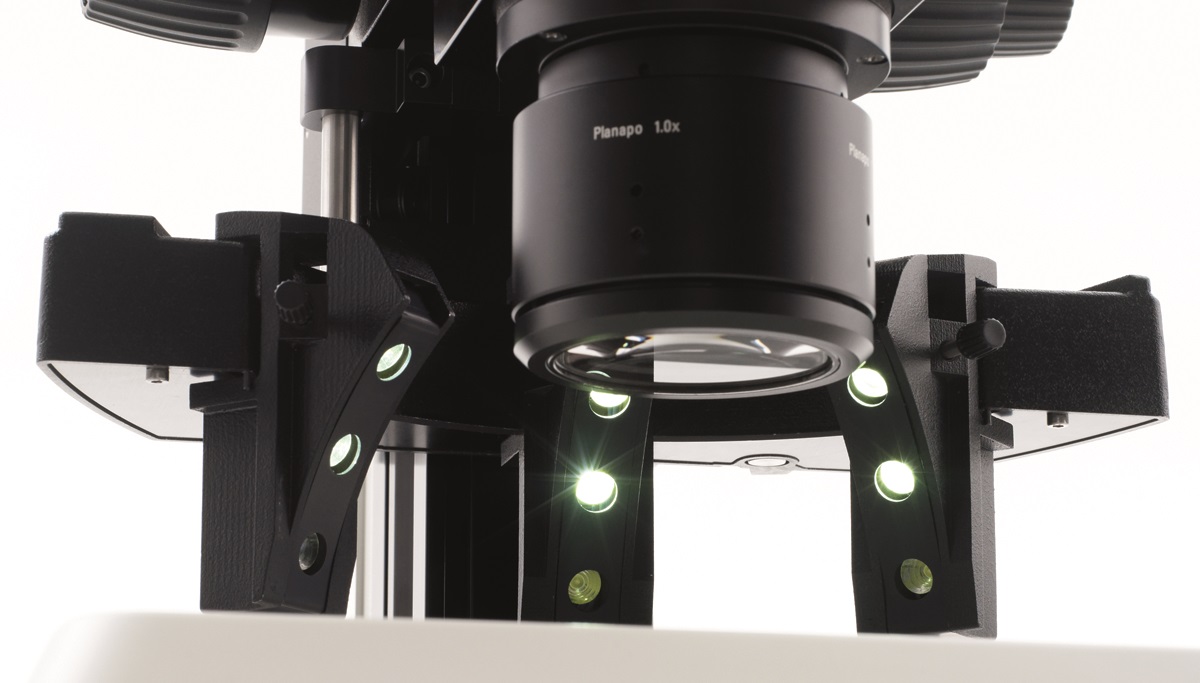

Blízke vertikálne osvetlenie (NVI) s LED
- Blízke vertikálne osvetlenie (NVI) s LED diódami umiestnenými veľmi blízko optickej osi, a tak poskytuje osvetlenie takmer bez tieňa. Je praktické pre vzorky s vysokým reliéfom a hlbokými dierami, alebo vzorky, ktoré vyžadujú dlhé pracovné vzdialenosti.

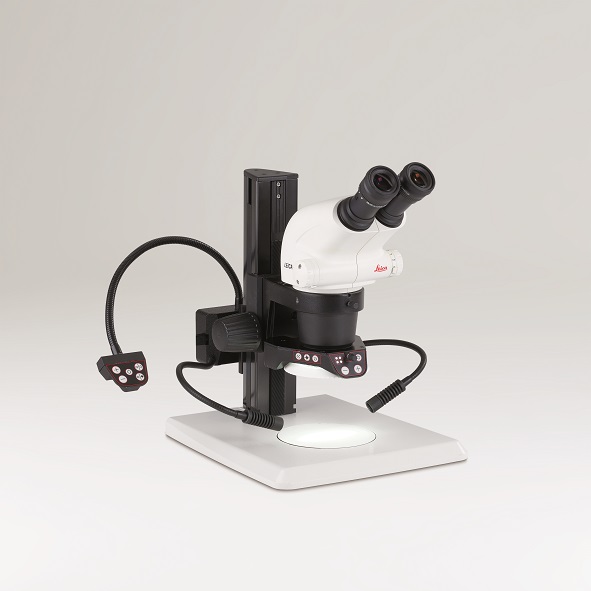

Bodové osvetlenie (SLI)
- Bodové osvetlenie (SLI) s pružnými „gooseneck“-„labutími krkmi“. Ponúka vysoký kontrast osvetlenia vhodný pre mnoho typov vzoriek.

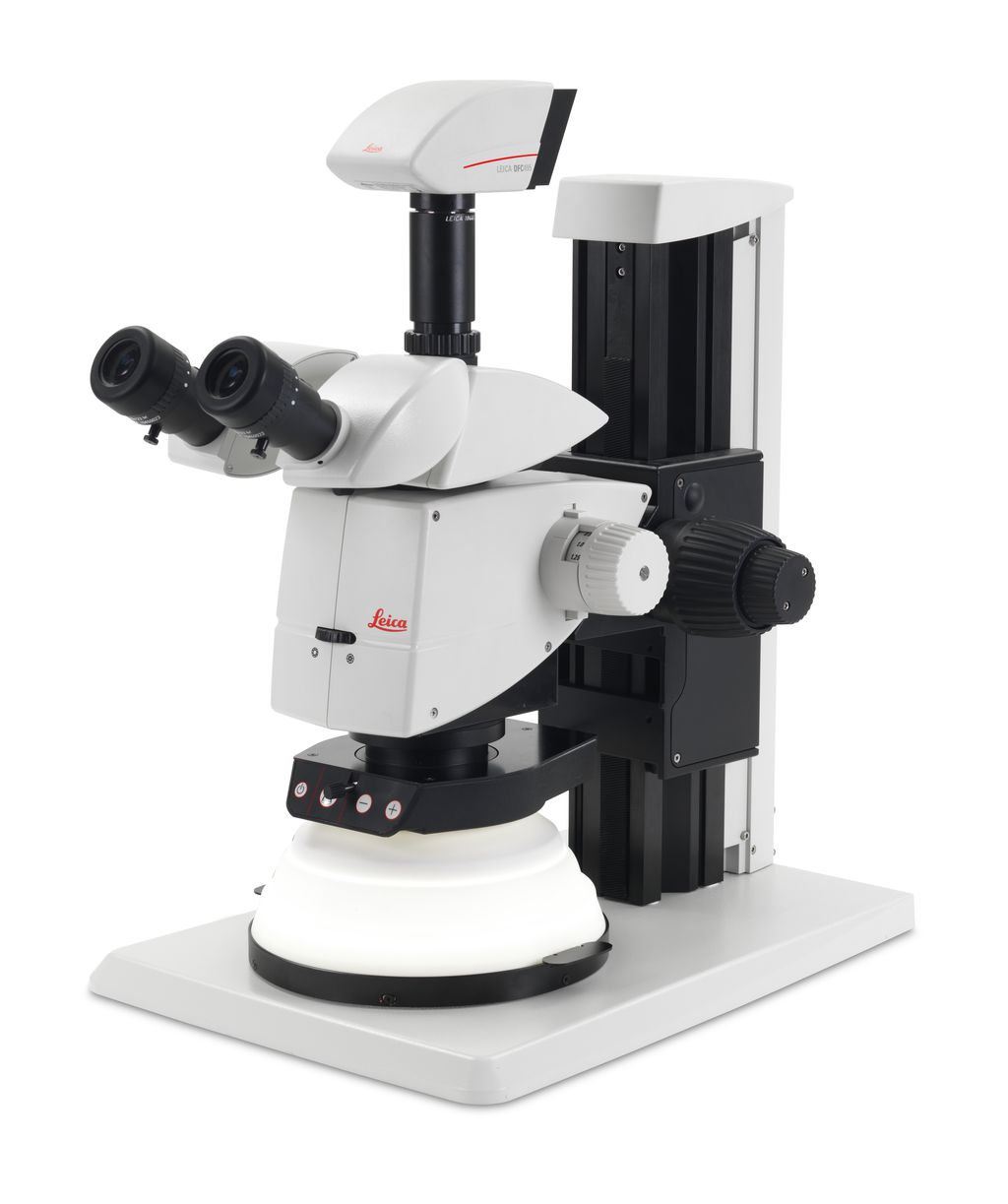

Difúzne a vysoko difúzne (rozptýlené) osvetlenie (DI a HDI)
- Difúzne a vysoko difúzne (rozptýlené) osvetlenie (DI a HDI) určené pre vysoko reflexné vzorky, ktoré sa ťažko pozorujú, vzhľadom k veľkosti spätne odrazeného svetla.

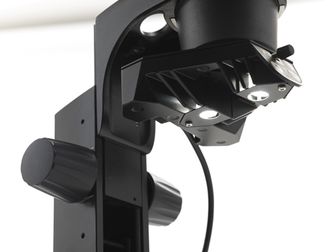

Multi-kontrastné osvetlenie (MCI)
- Multi-kontrastné osvetlenie (MCI) využívajúci kontrast osvetlenia z dvoch rôznych smerov a uhlov.

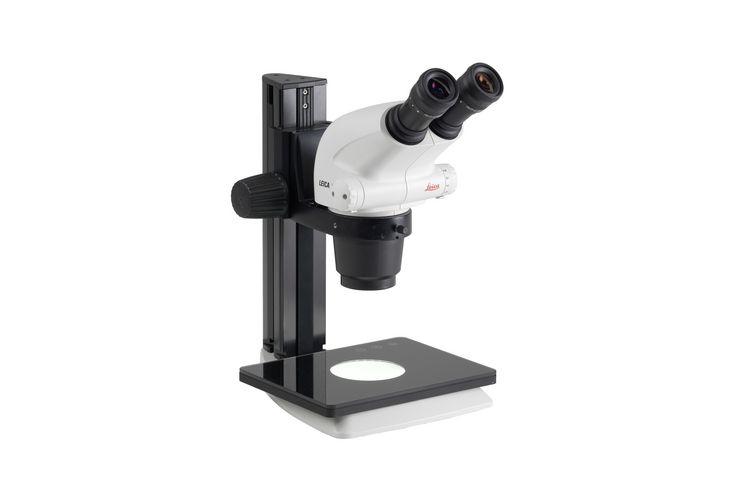

Spodné osvetlenie (BLI)
- Spodné osvetlenie (BLI), ktoré poskytuje osvetlenie transparentných vzoriek.

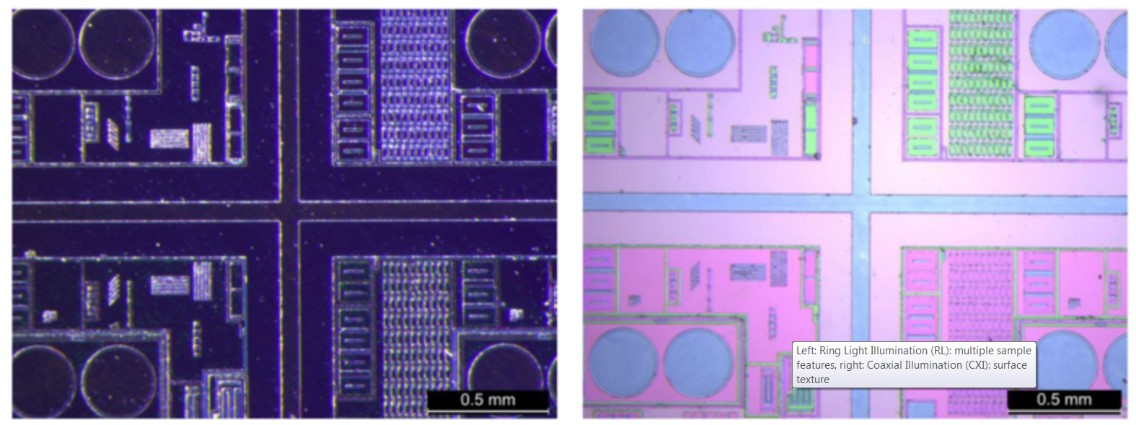

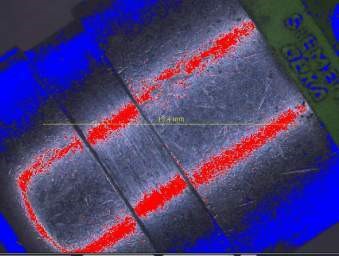

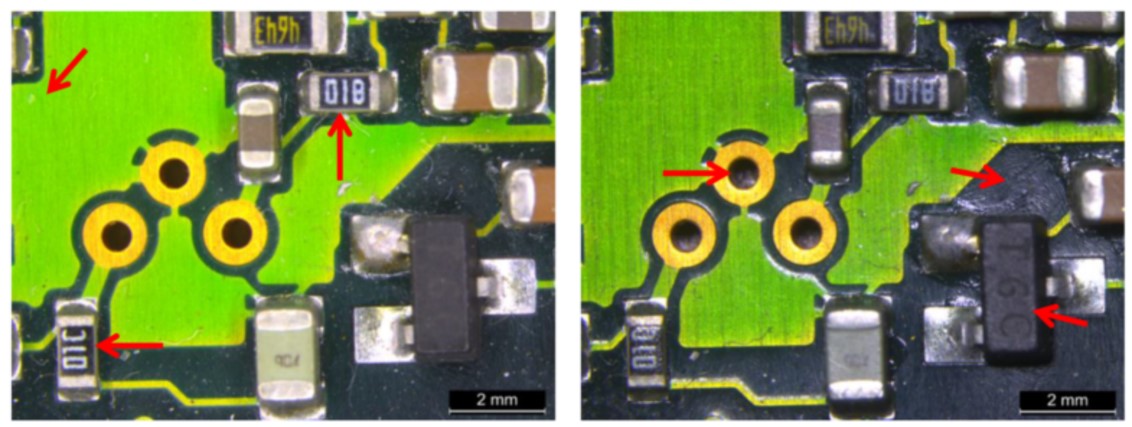

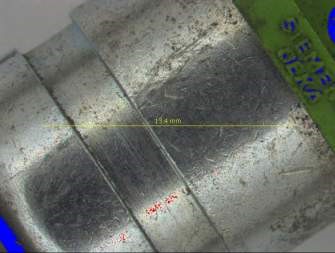

Výsledky s Leica LED5000 a LED3000 osvetlením
-
Príklady výsledných obrázkov za použitia rôznych typov osvetlenia sú uvedené
na obr. 9-12. Snímky boli nadobudnuté s Leica M165 stereomikroskopom, Leica
DFC495 digitálnou kamerou a osvetľovacím systémom série LED3000 alebo LED5000.
