P1 EDR-Y

O produkte

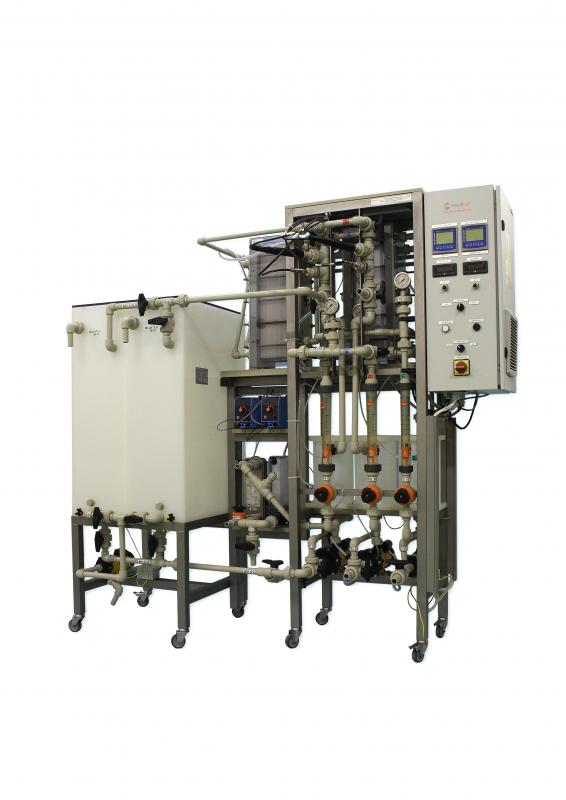

Pilotní jednotka P1 EDR-Y je vhodná pro poloprovozní testy membránového procesu elektrodialýzy. Užívá se pro odzkoušení a vyhodnocení navrženého technologického řešení před aplikací průmyslové technologie pro komerční účely.
Jednotka je vybavena elektrodialyzačním (ED) modulem EDR-Y deskového typu s 25 nebo 50 membránovými páry heterogenních membrán RALEX® a s možností reverzace polarity elektrod.
Jednotku P1 EDR-Y lze provozovat ve vsádkovém nebo polo-kontinuálním režimu v jednoprůchodovém zapojení ED modulu s ruční reverzací hydrauliky diluátu a koncentrátu.

Součásti jednotky
  • ED modul EDR-Y/25-0.8 nebo EDR-Y/50-0.8 - s možností reverzace polarity elektrod
  • čerpadla diluátu (D), koncentrátu (C) a elektrodového roztoku (E)
  • produkotvé čerpadlo
  • pojistný filtr
  • tepelný výměník
  • dávkovací čerpadla pro diluát a koncentrát
  • zásobníky diluátu, koncentrátu a elektrodového roztoku
  • zásobní dělená nádrž pro produkt s víky
  • rotametry diluátového, koncentrátového a elektrodového okruhu
  • reverzační systém hydrauliky toku diluátu a koncentrátu
  • zdroj stejnosměrného proudu a rozvaděč

Technická špecifikácia

Specifikace ED modulů EDR-Y/25-0.8; EDR-Y/50-0.8
Efektivní plocha ED modulu: 2,04; 4,04 m2
Efektivní plocha jedné membrány: 400 cm2
Počet membránových párů v ED modulu: 25; 50 ks
Aniontově výměnná membrána: 25; 50 ks / RALEX® AM(H)-PES
Kationtově výměnná membrána: 26; 51 ks / RALEX® CM(H)-PES
Tloušťka pracovního rozdělovače: 0,8 mm
Elektrody (anoda, katoda): 2 ks / Ti + Pt
Připojení k ED modulu: ø 20 mm
Hmotnost prázdného ED modulu: 17; 21 kg

Provozní a limitní parametry ED modulů EDR-Y/25-0.8; EDR-Y/50-0.8
Provozní napětí: 1 - 1,2 V/membránový pár
Max. napětí: 40; 75 V
Max. proud: 10 A
Provozní průtok D, C: 0,35 - 0,7; 0,7 - 1,0 m3/hod
Min. průtok D, C: 0,3; 0,65 m3/hod
Provozní průtok E: 0,4 - 0,5 m3/hod
Min. průtok E: 0,2 m3/hod
Provozní teplota: 20 - 30 °C
Min./max. teplota: 10/35 °C

Specifikace jednotky P1 EDR-Y/25-0.8; P1 EDR-Y/50-0.8
Max. počet ED modulů: 1
Objem nádrží pro produkt: 3x7 ks/litr
Objem zásobníků D, C, E: 2x100 ks/litr
DC zdroj U/I: 100/20 V/A
Rozměry jednotky: 1800 x 1000 x 2150 mm
Hmotnost jednotky bez ED modulu: 260 kg
