Stereomikroskopy Leica

Vytvorené pre prácu – séria S9

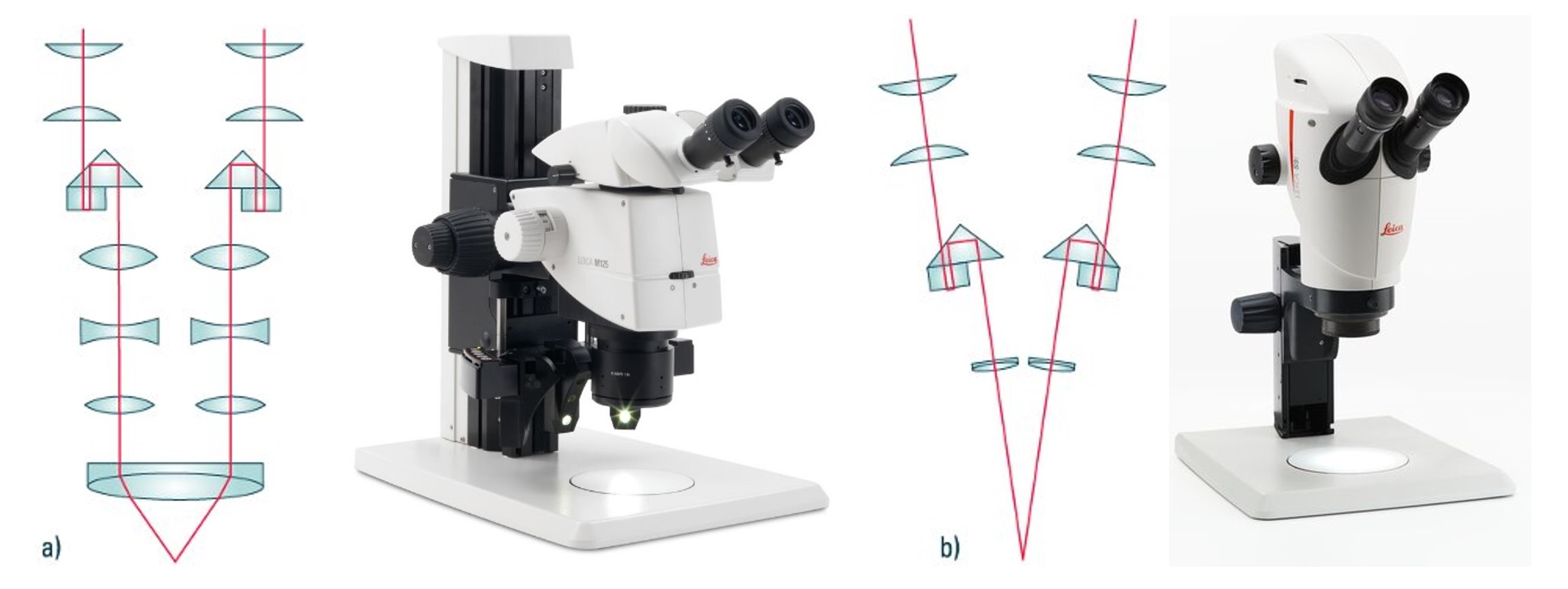

Séria Greenough stereomikroskopov S9 je unikátna v tom, že má okrem perfektnej planapochromatickej optiky a elegantného dizajnu zakomponovanú taktiež technológiu FusionOptics™, vďaka ktorej vidíte vzorku ako na svojej dlani. Bežné mikroskopy riešia zobrazenie dvoma rovnako veľkými šošovkami, a preto je nevyhnutné zvoliť medzi vysokým rozlíšením alebo hĺbkou ostrosti. Tento mikroskop je však skonštruovaný tak, že má jednu šošovku s menším a druhú s väčším priemerom, teda aj rozdielne numerické apertúry. Táto kombinácia Vám pri pohľade do mikroskopu prináša obraz o vysokom rozlíšení pre detekciu najjemnejších štruktúr a zároveň o výnimočnej hĺbke ostrosti pre vysoko realistický vnem. Túto technológiu obsahujú i niektoré série našich CMO mikroskopov.

Obr. 2: technológia FusionOptics™: vľavo rozdielnosť veľkostí šošoviek (menší priemer pre vyššiu hĺbku ostrosti a väčší pre najväčšie rozlíšenie) a vpravo spodný pohľad na mikroskop

Premena Vášho stereomikroskopu na fluorescenčný?

Stereomikroskopy Leica sú dnes ľahko rozšíriteľné o pozorovanie vo fluorescencii, a to jednoduchým nasadením adaptéru na telo mikroskopu. Tento adaptér s kruhovým tvarom je magnetický, takže sa na neho dá podľa potreby veľmi jednoducho a rýchlo prichytiť alebo z neho naopak odobrať filter. Na prednej časti mikroskopu je pridaný štít chrániaci zrak a následne si už len stačí na vzorku posvietiť externou fluorescenčnou lampičkou.

Obr. 3: doplnky pre fluorescenciu na stereomikroskope zľava: adaptér k pripevneniu filtra na stereomikroskop (nasadí sa na telo mikroskopu), fluorescenčná lampa, filter a ochranný štít (obrázok v strede), upevnenie LED zdroja na flexibilné ramienko lampy – tzv. „labutí krk“

Ochranné štíty sú pripevnené aretačnou skrutkou a na boku označené farbou prislúchajúcej vlnovej dĺžke emitovanej z fluorescenčného zdroja. Pokiaľ budete pre excitáciu využívať rôzne vlnové dĺžky a používať tak na stereomikroskope viacero ochranných štítov, ich správnosť vždy overíte kontrolou zhodnosti farebného označenia na štíte a na LED zdroji.

Obr. 4:  Stereomikroskop Leica a jeho rozšírenie o fluorescenciu vpravo

Celý systém je na mikroskop možné pripevniť do jednej minúty. Krátke video tu.

Video 1: Ukážka implementácie NightSea na Leica S9i

Aplikácie

Stereomikroskopy Leica sú perfektné na širokú škálu aplikácií. V priemyselnej oblasti napríklad pre kontrolu vzoriek, v biologickej sfére pre mikrooperácie, disekcie, transgenné aplikácie a IVF. Pre pozorovanie je možné použiť dopadové i transmisné osvetlenie alebo ich kombináciu. Pre biologické aplikácie sú najtypickejšie zvolené stereomikroskopy s transmisnou základňou, ktorá je vybavená výkonným LED osvetlením, mikroskop je potom možné kedykoľvek rozšíriť o dopadové osvetlenie typu „ring light“ i „spot light illumination“. Steremikroskopy Leica ponúkajú pozorovánie vo svetlom i tmavom poli, Rottermanovom kontraste, šikmom osvetlení alebo polarizácii.

Obr. 5:  Ukážky biologických vzoriek pod stereomikroskopom

Stereomikroskopy rozšírené o NightSea sa dajú využívať napríklad pre screening špecifickej expresie fluorochrómov. Tak isto i pre GFP alebo DSR u zvierat, tkanív alebo buniek. Fluorescenciu je možné použiť taktiež pri manipulácii a disekcii (napríklad pri injektáži plazmidov, disekcii fluorescenčných buniek pre DNA, RNA alebo proteínovú extrakciu a pri disekcii fluorescenčného tkaniva pre transplantáciu). Ďalšími príkladmi pre pozorovanie je výskum rastlín a mineralógie. Pri kombinácii s citlivou kamerou možno fluorescenčný stereomikroskop využívať taktiež na spracovanie a dokumentáciu týchto procesov.

Obr. 6:  Ukážka fluorescenčnej aplikácie - zľava embryo Zebra fish, plod bodliaku, korál

Veľkou výhodou pozorovania stereomikroskopmi s NightSea je možnosť veľmi rýchleho striedania pozorovania v transmisnom alebo dopadovom svetle a vo fluorescencii. Jediné, čo je potreba zmieniť, je odmontovať krúžkový filter na magnetickej úchytke a zapnúť príslušné osvetlenie.

Ďalšie výhody a možnosti?

• Zvolením mikroskopov Leica si vyberáte značku s vysokým štandardom kvality
• Vyberte si konkrétny typ a model stereomikroskopu, na ktorom chcete NightSea implementovať
• Stereomikroskopy Leica sú o fluorescenciu jednoducho rozšíriteľné
• Výrazne zvýšite rôznorodosť všetkých Vašich možných aplikácií

Ďalšou možnosťou je použitie tohto adaptéru pre digitálne mikroskopy tak v priemyselných aplikáciách, ako aj pre biológiu. Pokiaľ by ste potrebovali viac informácií o digitálnych mikroskopoch, napíšte nám.

Obr. 7: Leica DVM6 digitálny mikroskop s fluorescenciou NightSea

Pre viac informácií nás neváhajte kontaktovať!
Tím mikroskopie PRAGOLAB s.r.o.
